變壓器鐵芯可靠運行的措施與方法：檢測和排除多點接地故障

保證變壓器的可靠運行一直是我們非常關注的問題。根據統計資料顯示，變壓器事故中由于鐵芯問題造成的故障占據第三位。因此，我們制造部門對變壓器鐵芯缺陷已引起高度重視，并在鐵芯的金屬軟管不銹鋼軟管接地監視以及保證一點接地方面進行了技術改進。

鐵芯在正常運行時需要一點接地。這是因為變壓器在正常運行時，帶電的繞組與油箱之間形成電場，而鐵芯和其他金屬構件則處于該電場中。由于電容分布不均，場強各異，如果鐵芯的金屬軟管不銹鋼軟管不可接地，就會產生充放電現象，從而破壞固體絕緣和油的絕緣強度。因此，鐵芯必須保持一點可接地。

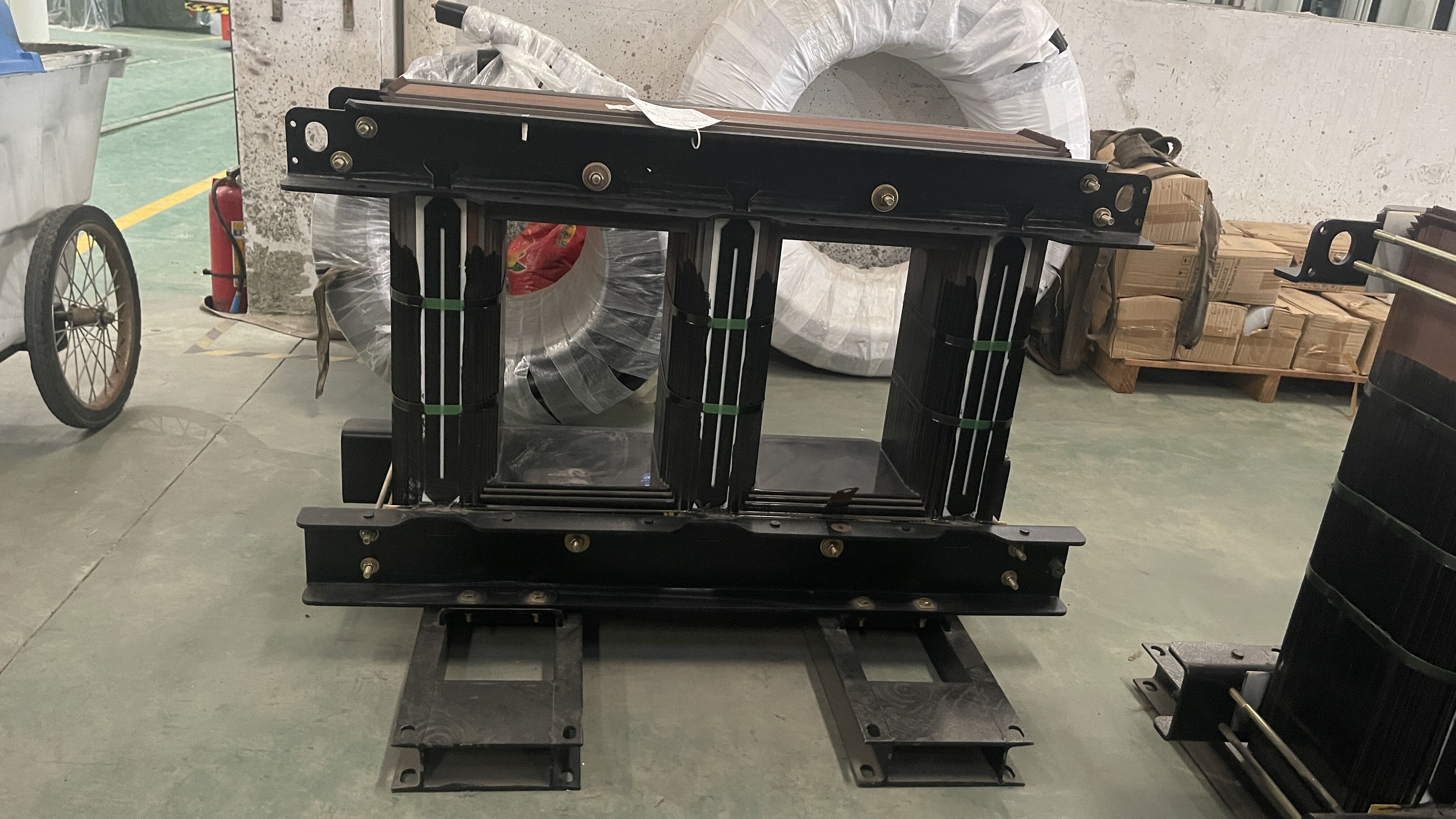

鐵芯由硅鋼片和金屬軟管不銹鋼軟管組成，為了減小渦流損耗，片間有一定的絕緣電阻（一般在幾歐姆至幾十歐姆之間）。由于片間電容極大，在交變電場中可以視為通路，因此鐵芯中只需一點接地即可將整疊的鐵芯疊片電位箝制在地電位。

當鐵芯或其金屬構件有兩點或兩點以上（多點）接地時，接地點之間就會形成閉合回路。這會導致部分磁通鍵鏈，感生電動勢，并形成環路，從而產生局部過熱甚至燒毀鐵芯。

因此，變壓器鐵芯只能有一點接地，這是正常接地的要求。即鐵芯的金屬軟管不銹鋼軟管必須接地，并且只能有一個接地點。

鐵芯故障主要由兩個方面的原因引起，一是施工工藝不良造成短路，二是由于金屬軟管不銹鋼軟管附件和外界因素引起多點接地。

為了檢測鐵芯的多點接地故障，我們通常采取兩種方法：

1. 進行氣相色譜分析。在色譜分析中，如果氣體中的甲烷及烯烴組分含量較高，而一氧化碳和二氧化碳氣體含量和以前相比變化不大或者含量正常，那么說明鐵芯過熱，這可能是由于多點接地引起的。而當出現乙炔氣體時，則說明鐵芯已經出現了間歇性多點接地。
2. 測量接地線是否有電流。我們可以在變壓器鐵芯外引接地套管的接地引線上，用鉗形表測量引線上是否有電流。正常情況下，變壓器鐵芯的接地線上電流很小，為毫安級（一般小于0.3A）。但是，當存在多點接地時，鐵芯周圍會有短路匝存在，導致環流產生，其電流值取決于故障點與正常接地點的相對位置，一般可達幾十安培。因此，通過測量接地引線中是否有電流，可以準確判斷鐵芯是否存在多點接地故障。

對于多點接地故障，我們可以采取相應的排除措施。如果變壓器不能停運，我們可以采取臨時排除方法，如打開地線運行、串入滑線電阻、監視故障點的產氣速率等。對于可停運的變壓器，我們則應及時停運并徹底排除多點接地故障，根據故障類型和原因選擇相應的檢修措施。對于一些找不到故障點的情況，我們可以采用直流法或交流法來找到故障點。

通過以上的措施和方法，我們可以更好地保障變壓器鐵芯的可靠運行，從而確保變壓器的正常工作。
